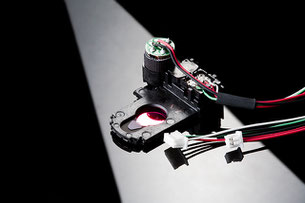

N80DNP 外観図 / Outline
PDFファイル 150.9 KB


駆動方式 2枚羽根直進スライド式絞り制御 作動温度範囲 -20℃~+60℃
外形サイズ H31.5mm×W14.2mm×D16.4mm
保存温度範囲 -30℃~+70℃
開口口径 φ8.0mm 耐久性能 IRIS:300,000回 / IR:20,000回
絞り制御仕様 IR制御仕様
駆動構造 PM型ステッピングモーター 駆動構造 可動磁石型
制御方式 二相励磁またはマイクロステップ 制御方式 電流切り替えによるIN、OUT
駆動電圧 2.6~3.8V 駆動電圧 MAX 3.5V
28.5Ω±10% コイル仕様 240Ω±10% or 190Ω±10%
ステップ角度 0.709度 回転方向 メーター側から見てCCWで
回転角度 65.1°(MAX) 回転角度 26.4°
NDフィルター濃度 標準:ND1.2(透過率6.31%) IRフィルター 反射型IRフィルター

Main specifications

Diaphragm type Two blades straight slide movement method. Operating temperature -20℃~+60℃
Outside dimension H31.5mm×W14.2mm×D16.4mm Storage temperature -30℃~+70℃
Diameter size φ8.0 mm Durability IRIS:300,000 times/IR:20,000times
IRIS Engine IR Engine
Structure PM type stepping motor Structure Moving magnet method.
Control method Micro step drive or 2phase excitation bipola method Control method Current change method
Open Voltage 2.6 ~3.8 V (DC) Open Voltage Max 3.5 V(DC)
  Coil resistance 28.5Ω/phase ± 10%   Coil resistance 190Ω ± 10%
Step angle Blades opens when in view of meter side, the lever rotates right. Direction of rotation IR filter IN when in view of meter side,the lever rotates left.
Noise level   61.0°(MAX) Rotation angle 26.4°
Rotation angle
 - IR filter Reflected type:T=50% 650nm
ND filter density 1.2( Transmittance 6.31%) Absorbent type:T=50% 610 or 635nm(t=0.21mm)
